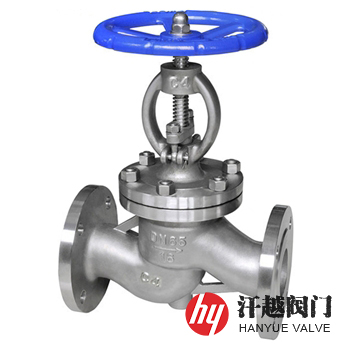

C4鋼截止閥是一種閥體、閥蓋、閥瓣及閥桿等主要零部件由00Cr14Ni14Si4鋼鑄造或鍛造成型，適用于溫度≤50℃，濃度≥98%的濃硝酸介質，端部連接形式為法蘭或焊接不銹鋼截止閥。該閥主體所使用的材料化學成分為C≤0.03%、Si:3.5%~4.5%、Mn≤1%、Cr:13%~15%、Ni:13%~15%、P≤0.04%、S≤0.03%，其特點是超低碳，硅含量高等，在強氧化性物料中有極好的耐蝕性能，因此它非常適合安裝在工作介質為中低溫濃硝酸的管道或管路輸送系統中作為切斷或調節以及節流用閥門。本產品閥瓣是由閥桿帶動，沿著閥座中心線上下移動，通過改變閥瓣與閥座之間的距離即可改變流道的截面積，從而實現對流量的控制和截?cái)?，它與閘閥比較，具有結構簡單、密封性能好等優點。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
2 | 閥 蓋 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
3 | 閥 瓣 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
4 | 閥 桿 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
5 | 閥 座 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
6 | 填料壓蓋 | C4鋼 | 00Cr14Ni14Si4 | KY704 | 00Cr16Ni14Si4 |
7 | 填 料 | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 218 | 25 | 15 | 130 | 218 |
20 | 150 | 258 | 20 | 150 | 258 | ||
25 | 160 | 275 | 25 | 160 | 275 | ||
32 | 180 | 280 | 32 | 180 | 280 | ||
40 | 200 | 330 | 40 | 200 | 330 | ||
50 | 230 | 350 | 50 | 230 | 350 | ||
65 | 290 | 370 | 65 | 290 | 400 | ||
80 | 310 | 400 | 80 | 310 | 355 | ||
100 | 350 | 415 | 100 | 350 | 415 | ||
125 | 400 | 460 | 125 | 400 | 460 | ||
150 | 480 | 510 | 150 | 480 | 510 | ||
200 | 600 | 710 | 200 | 600 | 710 | ||
250 | 650 | 786 | 250 | 650 | 786 | ||
300 | 750 | 925 | 300 | 750 | 925 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、介質使用溫度及硝酸濃度、法蘭標準和法蘭密封面形式等。
