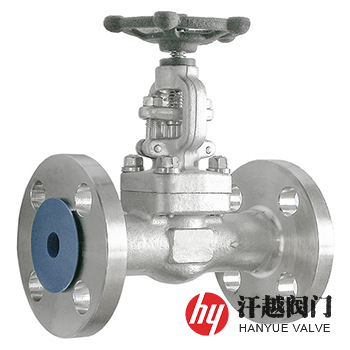

超級雙相不繡鋼F55截止閥是一種閥體、閥蓋、閥瓣、閥桿和填料壓套等由ASTM A182 F55或S32760以及S27603等鍛件毛坯加工而成，具有較高的強度和優異的耐氯化物局部及應力腐蝕性能的超級雙相鋼截止閥，該閥所選用的材質屬鍛制鐵素體-奧氏體雙相不銹鋼，主要化學成分為C≤0.030%、Mn≤1.00%、P≤0.030%、S≤0.010%、Si≤1.00%、Ni為6.0%~8.0%、Cr為24.0%~26.0%、Mo為3.0%~4.0%、N為0.20%~0.30%、Cu為0.50%~1.00%、W為0.50%~1.00%，機械性能為抗拉強度750MPa~895MPa、屈服強度≥550MPa、延伸率≥25%、斷面收縮率≥45%，其特征為強度及抗腐蝕能力較強，它具有優異的耐氯化物腐蝕性能，較高的導熱性和較低的熱膨脹系數，其中較高的Cr、Mo、N含量及添加了少量的W讓它擁有很高的抗斑蝕、裂隙腐蝕及其他局部腐蝕能力，特別是加入了一定比例的N，通過固溶處理強化了不銹鋼的強度，并提高了鋼的耐蝕性。本產品在石油化工、肥料工業、海水及熱海水環境等領域得到廣泛的應用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
2 | 閥 蓋 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
3 | 閥 桿 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
4 | 閥 瓣 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
5 | 填料壓套 | A182 Gr.F55 | S32760 | S27603 | 022Cr25Ni7Mo4WCuN |
6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
7 | 活節螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1等 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||||
d | L | L1 | H | W | ||
150 | ? | 10 | 108 | 108 | 180 | 100 |
? | 13.5 | 117 | 117 | 184 | 100 | |
1 | 18 | 127 | 127 | 217 | 125 | |
1 ? | 24 | 140 | 140 | 224 | 160 | |
1 ? | 29 | 165 | 165 | 260 | 160 | |
2 | 36.5 | 203 | 203 | 300 | 180 | |
300 | ? | 10 | 152 | 152 | 180 | 100 |
? | 13.5 | 178 | 178 | 184 | 100 | |
1 | 18 | 203 | 203 | 217 | 125 | |
1 ? | 24 | 216 | 216 | 224 | 160 | |
1 ? | 29 | 229 | 229 | 260 | 160 | |
2 | 36.5 | 267 | 267 | 300 | 180 | |
600 | ? | 10 | 165 | 165 | 164 | 100 |
? | 13.5 | 190 | 190 | 164 | 100 | |
1 | 18 | 216 | 216 | 203 | 125 | |
1 ? | 24 | 229 | 229 | 224 | 160 | |
1 ? | 29 | 241 | 241 | 260 | 160 | |
2 | 36.5 | 292 | 292 | 300 | 180 | |
900~1500 | ? | 13.5 | 216 | 216 | 207 | 125 |
? | 18 | 229 | 229 | 207 | 125 | |
1 | 24 | 254 | 254 | 230 | 160 | |
1 ? | 29 | 279 | 279 | 260 | 160 | |
1 ? | 36.5 | 305 | 305 | 300 | 180 | |
2 | 45 | 368 | 368 | 355 | 200 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR.F51、F53、F60、F61及其他等鍛鋼牌號，結構型式還有截止止回和Y型等。如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱尺寸、閥體和內件材料及端部連接形式(有法蘭、對焊、承插焊和螺紋等)。
