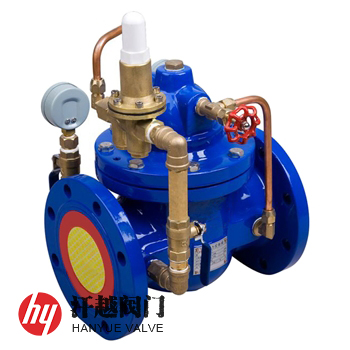

SK200X可調式減壓閥是利用減壓先導閥感應閥門下游壓力，并控制主閥，使閥后水壓降低。在一定范圍內，無論進口壓力波動還是流量變化，出口的靜壓和動壓穩定在設定值上。出口壓力在一定范圍內可調節。其在主閥上安裝導管、導閥、針閥、球閥、微型過濾器和壓力表等組成水力控制系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。本產品減壓先導閥和主閥為分體結構。
SK200X可調式減壓閥是一種利用介質自身能量調節與控制管路壓力的智能型閥門，其通常用于生活給水、消防給水及其他工業給水系統，通過調節減壓導閥，即可控制主閥的出口壓力，出口壓力不因進口壓力和流量的變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。本產品減壓準確度高，性能穩定、安全可靠、安裝調節方便，使用壽命長。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | O 型 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
7 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | CJ/T 219-2017 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | CJ/T 219-2017 水力控制閥 | ||||
介質溫度 | 0℃~80℃ | ||||

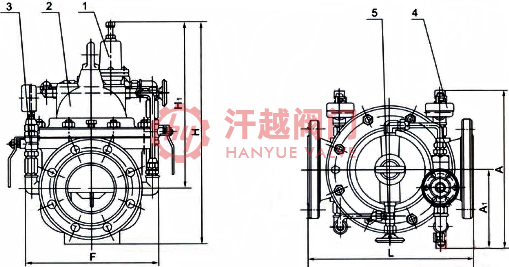

公稱壓力 | 公稱通徑 | 尺寸mm | |||||
L | F | H | A | H1 | A1 | ||
10 ~ 25 | 20 | 150 | — | 342 | — | 179 | — |
25 | 160 | — | 342 | — | 179 | — | |
32 | 180 | — | 342 | — | 179 | — | |
40 | 200 | — | 395 | — | 210 | — | |
50 | 205 | — | 395 | — | 210 | — | |
65 | 215 | — | 405 | — | 215 | — | |
80 | 245 | — | 430 | — | 245 | — | |
100 | 292 | — | 510 | — | 305 | — | |
125 | 330 | — | 585 | — | 365 | — | |
150 | 355 | — | 585 | — | 415 | — | |
200 | 495 | — | 675 | — | 510 | — | |
250 | 600 | — | 730 | — | 560 | — | |
300 | 698 | — | 760 | — | 658 | — | |
350 | 787 | — | 840 | — | 696 | — | |
400 | 914 | — | 910 | — | 735 | — | |
500 | 978 | — | 910 | — | 735 | — | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、配件要求等，本產品設有壓力調整機構，調整導閥螺釘進行調節，壓力增高或減低并有防松裝置，順時針?lè)较驍Q動螺釘，出口壓力增高(較小閥前閥后壓差不小于0.1MPa)。
