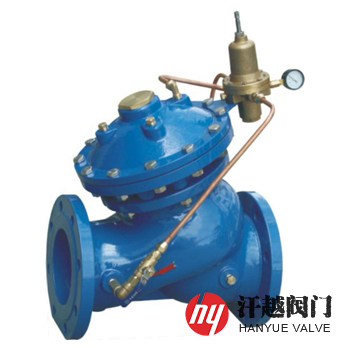

YX741X可調式減壓穩壓閥是一種通過啟閉件的節流，將入口壓力降至某一個所需要的出口壓力，并能在進水口壓力及流量發生變動時，可利用介質本身能量保持出口壓力基本不變的水力控制閥。該閥控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環通暢無阻，使閥門能安全可靠地運行。本產品系統動作敏捷、使用壽命長，特別適于安裝在高層建筑給排水系統管道上。
YX741X隔膜可調式減壓穩壓閥是利用導閥感應閥門下游壓力，并控制主閥，使閥后水壓降低，其在一定范圍內，無論進口壓力波動還是流量變化，出口的靜壓和動壓穩定在設定值上。該閥出口壓力在一定范圍內可調節，減壓先導閥和主閥為分體結構。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 盤 | QT450 | WCB | 304 | CF8M | CF3M |
4 | 閥 座 | CF8 | CF8 | CF8 | CF8M | CF3M |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 膜片壓板 | QT450 | WCB | CF8 | CF8M | CF3M |
8 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 導 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
11 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
12 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.0 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 1.5 | 2.4 | 3.0 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.2 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 10674-2006 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | JB/T 10674-2006 水力控制閥 | ||||
介質溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 | 公稱通徑 | 尺寸mm | 公稱壓力 | 公稱通徑 | 尺寸mm | ||
L | H | L | H | ||||
10 ~ 25 | 50 | 203 | 293 | 10 ~ 25 | 350 | 622 | 957 |
65 | 216 | 328 | 400 | 698 | 1188 | ||
80 | 248 | 364 | 450 | 775 | 1218 | ||
100 | 283 | 418 | 500 | 811 | 1256 | ||
125 | 330 | 481 | 600 | 900 | 1600 | ||
150 | 356 | 543 | 700 | 980 | 1750 | ||
200 | 444 | 673 | 800 | 1120 | 1900 | ||
250 | 533 | 792 | 900 | 1220 | 2100 | ||
300 | 600 | 927 | 1000 | 1320 | 2400 | ||
表中未列出規格及參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠可調式減壓穩壓閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等。本產品較低壓差為0.2MPa。
