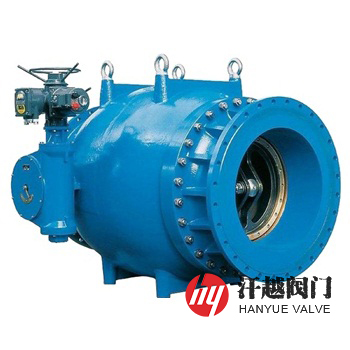

LHS941X活塞式調流調壓閥是一種由閥體、活塞、活塞導軌、內置曲柄滑塊機構、密封、內部零件等組成的電動調流調壓閥，其主要采用曲柄滑塊帶動活塞運動，在閥體內部形成軸向?qū)ΨQ(chēng)的環形流道，并有效地控制流通面積，形成從入口到出口截面為遞減的流道，從而使流體的流速漸升，并通過圓周方向上的多孔，向管路中心方向形成射流對撞，從而達到消能減壓、調節流量的目的。調流調壓閥在小流量工況時，閥門對流體具有良好的消能效果，能有效防止氣蝕；在大流量工況時，閥門可消減流體部分能量，并對流體的部分能量有所保留，保證閥門具有足夠的過流能力。
LHS941X活塞式調流調壓閥可實現流量的精確控制，保持恒定流量，也可實現大壓差范圍內的調節，保持閥后壓力穩定。本產品可選擇手動和電動兩種控制方式，電動調流調壓閥還可以實現遠程控制，操作人員無需到達現場，即可根據需要進行高精度調節。該閥多用于大型給水工程中，是引水工程經常需要的水力控制閥，其被廣泛應用于流量控制領域，如污水處理廠、自來水廠入水口、排水系統流量調度和控制、市政排水管管理等工程項目中。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 閥 軸 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 活 塞 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
6 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
7 | 導 軌 | ZCuAl10Fe3 | ZCuAl10Fe3 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
8 | 軸 套 | ZCuAl10Fe3 | ZCuAl10Fe3 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
9 | 扇 葉 卷 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
10 | 鼠 籠 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
11 | 連 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
12 | 曲 柄 | QT450 | WCB | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
試驗標準 | GB/T 13927-2008、API 598-2016 | ||||
連接法蘭 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
適用介質 | 清水及物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||

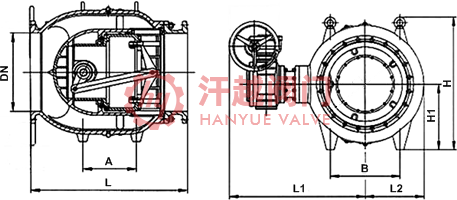

公稱壓力 | 公稱通徑 | 尺寸mm | ||||||
L | L1 | L2 | H | H1 | A | B | ||
10 ~ 25 | 100 | 325 | 260 | 130 | 280 | 140 | 250 | 260 |
125 | 325 | 270 | 140 | 290 | 150 | 300 | 320 | |
150 | 350 | 280 | 150 | 300 | 160 | 320 | 340 | |
200 | 400 | 320 | 160 | 350 | 180 | 370 | 390 | |
250 | 500 | 400 | 190 | 410 | 210 | 450 | 480 | |
300 | 600 | 480 | 230 | 500 | 230 | 530 | 550 | |
350 | 700 | 520 | 250 | 560 | 250 | 550 | 580 | |
400 | 800 | 615 | 308 | 980 | 335 | 345 | 390 | |
450 | 900 | 649 | 347 | 1100 | 400 | 410 | 440 | |
500 | 1000 | 692 | 383 | 1180 | 450 | 460 | 500 | |
600 | 1200 | 747 | 458 | 1250 | 500 | 510 | 600 | |
700 | 1400 | 820 | 528 | 1390 | 600 | 580 | 700 | |
800 | 1600 | 880 | 599 | 1530 | 700 | 680 | 800 | |
900 | 1800 | 930 | 674 | 1650 | 800 | 790 | 900 | |
1000 | 2000 | 1000 | 744 | 1800 | 900 | 860 | 1000 | |
1200 | 2400 | 1200 | 852 | 2010 | 1000 | 950 | 1130 | |
1400 | 2800 | 1250 | 1031 | 2230 | 1250 | 1250 | 1380 | |
1600 | 3200 | 1490 | 1183 | 2480 | 1450 | 1500 | 1600 | |
1800 | 3600 | 2080 | 1360 | 2963 | 1560 | 1750 | 1750 | |
2000 | 4000 | 1910 | 1476 | 2930 | 1850 | 2000 | 1950 | |
表中未列出規格及參數，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠活塞式調流調壓閥產品，咨詢時煩請說明進出口壓力、調壓范圍、公稱通徑、閥體材料、內件材質等以便選型，本產品有HS41X扇葉式和HL41X鼠籠式兩種，鼠籠式適用于大壓差工況，具體詳情請聯系我司銷售技術人員。
